「 デジタルメーター移植！！　編 」









先月のメーターギヤ交換→ピョンピョン病克服！！

とお話しは前後するのですが・・・

デジタルメーター移植です。



まぁ〜ピョンピョン病が発病して・・・

４〜５ヶ月も、悩みに悩んでいたのですが・・・・

その対策にキタコスピードメーター移植や〜

今回のデジタルメーター移植があるのですが・・・

まぁ〜〜なぁ〜〜っう具合です。

将来的にはアナログ？３連メーターを画策しているボクとしては・・・

デジタルメーターに手を出す予定はまったくなかったのですが・・・

何と言っても・・・

オークションは恐い・・・

ついつい・・・購入してしまったのでありました。。。とさ〜




これ・・・購入したデジタルメーター・・・・
アナログ仕様のＳＴＤに取り付けが可能かどうか・・・調査もせず・・・
オークションに熱くなる・・・バカ・・・

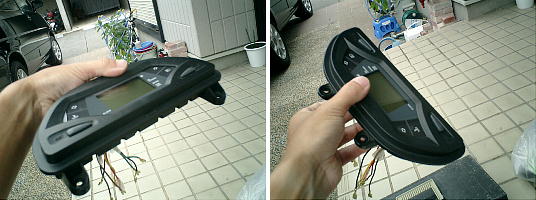

と・・・送られてきたのは、こんな感じのデジタルメーター
積算計を見る限りかなり使用されているが・・・案外綺麗。。。
アンド・・・メーター自体もむちゃくちゃ薄型で、拍子抜け・・・
アナログメーターの方は、コテコテなんですがねぇ〜〜
あぁ〜話変わるけど、西濃運輸って・・・なんか・・・あくどくない？？

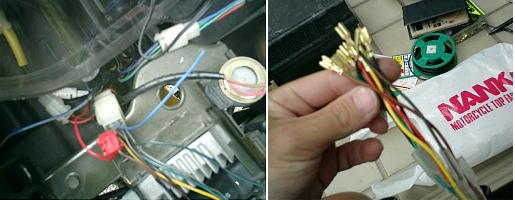

と・・・これ・・・ワケがわからん・・・配線画像・・・
気楽にオークションで・・・いや！熱くオークションで？購入したものの・・・
配線は、８本もある・・・の図・・・まいったなぁ〜
アナログのＳＴＤ！も・・・デジタルメーター（何用かわからん・・・）！も
配線は８本です。さぁ〜〜組み合わせは何通りあるでしょうか？？
と・・・受験問題です・・・って・・・でもここで注意・・・
微妙に色が似通っているので可能性を考えると・・・
いやいや・・・８本が必ず８本と対応すると言う保証はない！！
って考えると・・・組み合わせは鬼の様にありますが・・・






と・・・言いながら・・・・まぁ〜〜ねぇ〜〜〜

まず・・・

デジタルメーターの方は、黒線はアースやろ？それ以外は全く確証なし〜〜

アナログメーターの方は、線を切る前に、どこに繋がっているかしっかり確認！！

アナログ用の配線図をまずは造るべしかなぁ？

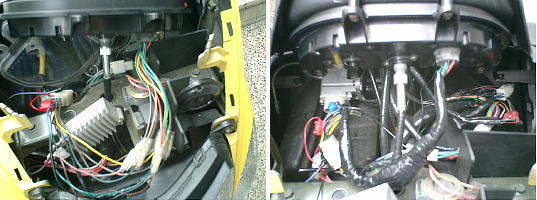

と・・・この画像、いきなり完成しておりますが・・・（＾＾；
向かって左画像の様に、配線は平型端子か何かで脱着可能にしておく方が！
配線のやり直しや、試しが効くので良いですよ〜の図。。。
ボクも少し悩みましたが消去法で行くと、１５分くらいで配線は完了しました。
黒と黒は確定でぇ〜〜ここからスタート（ここさえ間違わなかったらショートはないかなぁ？）
ウインカー付けたり、ハイビームにしたりして配線を確定させていく！！
まぁ〜大きな落とし穴というかポイントは！
８本の配線を必ず８本の配線に繋がなければいけないと言う固定観念を捨てると！
ＯＫです。。。。。
デジタルメーターの赤線は、バッ直なのでぇ〜アナログメーターにはない線です。（時計用ねぇ〜）
そうするとアナログメーターの配線が１本余るのですが・・・これはバックライト用の配線です。
色は青色ねぇ〜〜アナログメーターには夜間用にバックライト配線があるのですが・・・
デジタルの液晶には、バックライト用の配線はないのです。。。
ってな具合です。。。

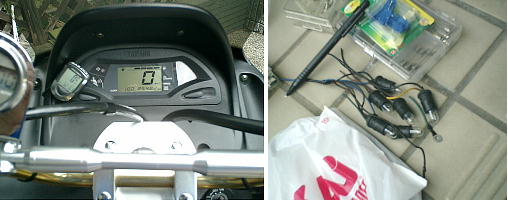

と・・・・これが完成図です。。。
ＳＴＤにもデジタルメーターが完全に移植できます。。。
ちなみに、デジタルメーターは！！
時計はあるわ！　ＯＤメーター表示できるわ！　燃料計もお洒落やし〜〜
んんん。。。。案外良いんじゃない。。。。
でも、ちなみにハッピーメーターは解消されません・・・
もしや・・・アナログメーターよりもハッピーな予感・・・・
だってボクのコマジェで・・・１３９って表示・・・恐い・・・
恐いくらいのハッピー度・・・しかもデジタルになってハッキリわかったけど・・・
ハッピー度合いは、速度が上がるにつれて大きくなります。たぶん・・・
１１０以上では２０以上の誤差（ハッピー度）があります・・・（＾＾；
あああ・・・右画像、アナログメーターの電球・・・こんなにいっぱい〜の図




まぁ〜デジタルのサイクルメーターとデジタルのスピードメーター見ていたら

案外、ふうぅ〜んんって感じ・・・

真相は知らない方が、ハッピーと言う結論やねぇ〜〜



と・・・

やっぱアナログ的古い人間は、早々にアナログ計に戻って行くのでありましたとさぁ〜

あああ・・・

ちなみに中古でデジタルメーターを探すのって案外大変・・・

たぶん事故車から取る以外は、世の中にまわらないかな？

あああ・・・新で買うとすると5CA-H3500-21でぇ〜50,820円って・・・恐っ・・・







って・・・最後に配線図を・・・

まぁ〜オクや滝を見ていると・・・配線図のニーズもありそうなのでぇ。

でもこのＨＰはフィクションです。現実の事ではありませんので、くれぐれも自己責任にてお願いします。

ちなみに・・・ネットを信用しちゃダメダメよ〜〜

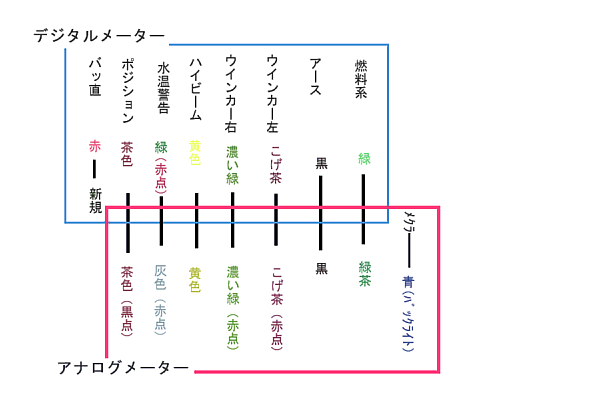

これ・・・フィクションの配線図
マジに微妙に線の色のニュアンスが違うと思うのでぇ〜〜
参考程度に考えて頂いたら幸いです。
ちなみにデジタルメーターの赤線はバッ直です。バッテリー直から取るか・・・
キーシリンダー裏の赤線に繋ぐのがえぇ〜のかなぁ？？
バッテリーが気になる方＆時計が必要ない方は！
茶色（ポジション）に繋ぐのも良いかも・・・
（でもその場合は、エンジンを切るたびに時計はリセット、０時を示します・・・）






















・・・・・・・・・・・・・・おしまい・・・・・・・・・・・・・・
