「 リヤギヤ交換その１・・・（異音を探して第４編） 」










さぁ〜〜異音探しも！！最終局面だぁ〜〜〜！！
と・・・使い回し画像は続きます。。。









さぁ〜〜先週に、駆動系の確認は、ほぼ終わりました。

センスプを交換しても、異音の不快を感じながら、この５日間を過ごしてきましたが・・・

日を追うごとに、状況は明らかに悪くなってきています。

ついに最高速も３桁にのらない・・・

アンド、バイクが発する音も・・・

明らかに異常です。職場の仲間には、これは・・・

ヤバイねぇ〜〜と・・・

いつ壊れるの？と・・・聞かれながら・・・・

いやいや・・・もう壊れているのです・・・・

と答えるのも・・・・

さぁ〜〜週末には作業開始だぁ〜〜

ボクに・・・・できるかなぁ・・・

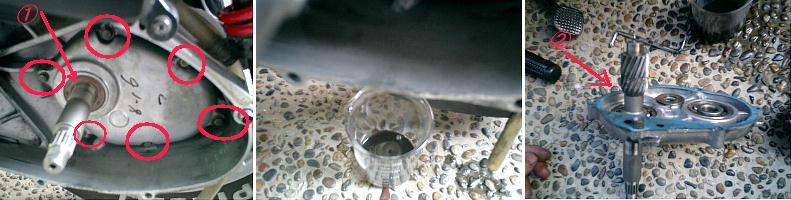

と・・・これ・・・・いきなりクラッチ周りがハズされている画像からのスタートです。
慣れてくると・・・ここまでの作業はほんの数分でできますが・・・
ここからが〜ボクにとって未知の領域です。やった事がないぃ〜と言うだけで緊張が走ります。
まずは〜左画像の赤丸の中！６本のビスをハズすだけやんなぁ〜と作業を始める・・・
前に！！そうそう、リヤギヤＯＩＬ抜かんなん！！と・・・
（ちなみに�@→が巷で噂のオイルシールです。ここからオイルが漏れて？クラッチジャダー？？）
真ん中画像の・・・ＯＩＬを抜こうと思って・・・えっ？？オイル出てこない・・・（＾＾；
なぜ？？なくなったの？？・・・と・・・細いドライバーでドレインの穴を突っつくと・・・
どぼぉ〜〜と・・・ＯＩＬじゃなかった・・・鉄粉が！！
なんじゃあ！！こりゃ〜〜
ギヤを見るまでもなく！！末期症状が・・・・おかしいなぁ〜〜以前のオイル交換では
こんなに・・・酷くは・・・・（＾＾；
と・・・６本のビスをあらためてハズすと・・・左画像の様にカバーとギヤが外れます。
と・・・簡単に書いていますが・・・実は、むちゃくちゃ大変でした。３０分は格闘したなぁ〜〜
汗ダクダク・・・なかなかケースが外れないんですよ
初めてなもんでぇ〜強引に・・・ともし難くて・・・




マジに・・・格闘しました。

途中であきらめかけましたが・・・ドレインからの鉄粉を見ると

意地でもケースを開けなければいけないのですが・・・

６本のビスだけ外すのでぇ〜〜ええぇ〜のかも不安で・・・

強引にいけないけど・・・

と思いながらも・・・

なんとか・・・

なんとか・・・

ケースを外すことができました。

まぁ〜ケースについている棒と穴が？？（表現し難い）癒着していた

アンド・・・ベアリングに入っているギヤの軸も案外きっちり入っているので

スコ〜っては、抜けなかった感じです。

そんでもって上記の右画像のように・・・

見た瞬間、�Aのギヤが欠けている事がわかるのでありました。とさ〜〜





ちなみにギヤってかけると、粉々になるんですよねぇ〜〜

鉄粉レベルまで・・・少し驚き。。。

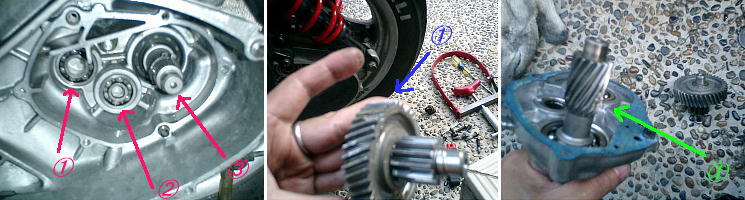

と・・・これ左画像、赤�@�A�Bという順で動力が伝わります。
ボクのギヤ欠けは、赤�@�Aを繋ぐギヤがやられました。
真ん中画像の青�@→が欠けた部分２段目のギヤです。
左画像の緑�@→が欠けた部分１段目のギヤです。
恐いなぁ〜〜なんか調べる前に、高そうな雰囲気の部品です。
ちなみに・・・この時点で、ベアリングにも不安がありました。
指を穴に突っ込んで回すと・・・ジャリジャリ言っている。
ふぅ〜〜んん・・・どうしたものか・・・・

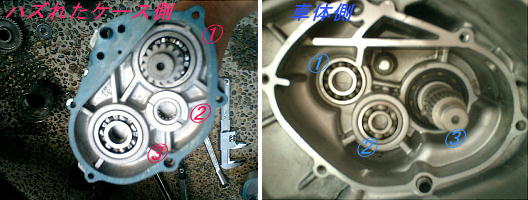

これ・・・一応？？まとめ画像を撮りながら悩んでいます。
ベアリングどうしよ〜〜左画像の赤色番号がハズれたケース側・・・ベアリング３つ
右画像の青色番号は車体側・・・これまたベアリングが３つ・・・・と・・・
ちなみに車体側の青�Bのギヤと軸は今回外していません・・・外す気力が・・・
ギヤ欠けもなかったし、�Bの部分のベアリングはオイルシールの向こうぽい？し〜〜
（恐いなぁ〜〜この辺の素人考えは・・・（＾＾；）
と・・・それ以前に、ほかのベアリングをケースからどのようにして外すか・・・
問題は山積なのでありました。しかも・・・ケース側の欠けたギヤと軸！！
どうしたらケースから外れるの？？
と・・・肝心な所も・・・・
頭の中・・・真っ白・・・（＾＾；

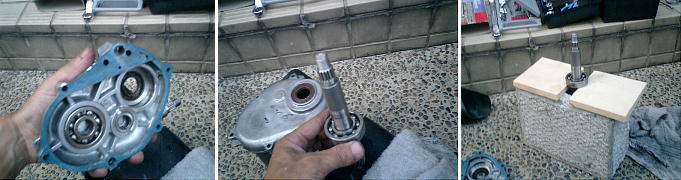

と・・・いきなりギヤケースから欠けたギヤ＆軸がハズれていますが・・・・
要は、金槌でどつくと外れました。はじめは可愛く？？プラスチック金槌？？で・・・
外れるわけなしです。気合いを入れて思いっきり！！鉄ハンマーでガッン！！と・・・
しかし、真ん中画像！！問題はまだまだ続きます。
この欠けたギヤ軸とベアリングはどうして外すの？？と・・・
いやいや両方とも新にするなら・・・・外す必要はないが・・・
とも思いながら、一応外そうとトライする・・・右画像・・・・
ベアリングを傷つけないように木の板をカマすが・・・こんな事では外れません・・・
そう・・・力が逃げてねぇ〜〜と言う事で・・・おじいちゃまに相談！！
これまた画像はないのですが・・・鉄の重石みたいなヤツの上で、ガッン！！と・・・
躊躇なく一撃！！で外れるのでありましたとさぁ〜〜
案外ベアリングは丈夫なの？？（＾＾；・・・・おじいちゃま・・・・
４０歳近くにもなって・・・７０歳近い親父を頼るボク・・・（＾＾；






まぁ〜〜どうしてそこまでして外そうとするか・・・って〜〜

あわよくば・・・再利用できないかなぁ〜〜って〜〜

でもねぇ〜〜

結論的にはやっぱ・・・

ここまでして、ベアリング１個平均２千円をケチっても・・・

と・・・

オイルシールに守られているだろう？上記画像、青�Bと・・・・

変な形状の？？上記画像、赤�Aの・・・・

２つ以外のベアリングは全とっかえするのでありました。

ちなみに・・・赤�Aのベアリング・・・・

外れなかった・・・（＾＾；

でも鉄粉攻撃を・・・・受けているかも・・・

と・・・不安を抱えながら・・・とにかく・・・・知らないふり・・・見ないふり・・・






さぁ〜〜話は前後しましたが・・・３つのベアリングをケースから取るためには
んんん・・・どうしても専用工具がいる＆そんな専用工具の存在も実は・・・
知っていましたが・・・たぶん高かったやんなぁ〜と思いながら、工具屋へ
ベアリングプーラなるものを物色・・・と・・・安物を手にして・・・
お店の人に尋ねると・・・それでは外れない場合多いですよ〜〜って

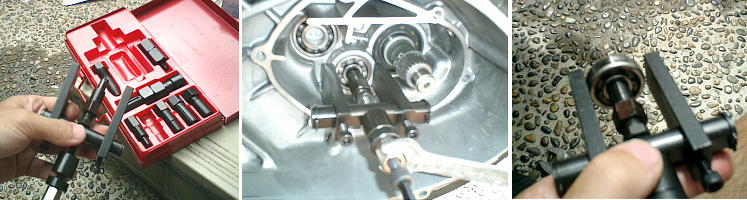

結局１万円近い代物を・・・左画像の赤いケースに入っているヤツです。
んんんん・・・工具は一生の宝として！！・・・・意を決して購入するのでありました。
一生に何度使うのだろうか？？・・・いや・・・息子も使うか・・・
と言う具合に・・・道具さえあれば！！真ん中画像の様にセットして！！
右画像の様に、ドンドン抜けます。。。なんか・・・この引っ張り出す感じ・・・
癖になるような気持ちよさ。。。










そんでもって・・・バラバラにして今日の作業終了です。
工具買いに走ったりでぇ〜結局１日かかっています。（朝の８時から昼をはさんで３時まで・・・・）

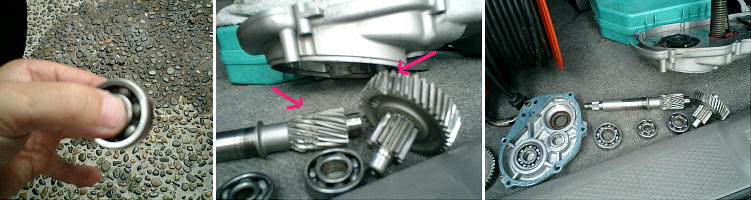

左画像、こんな感じでベアリングを回す・・・使えそうな気もするがぁ〜〜
やっぱ・・・ヤメとこ・・・と・・・外せた部分だけ交換する所が・・・
素人やなぁ〜〜と思いながらも
自分勝手な理屈をつけて自分に言い聞かせて！！
終了です。。。
ふっ〜〜真ん中画像の赤→が欠けた部分。。。
右画像が、今日の収穫？？
（あああ・・・右画像のケースに残るベアリングは、ちゃんと交換しました。。。）






さぁ〜〜〜

部品を注文しましたが・・・・いつになったら・・・入るだろうか？？

それまでは〜〜えぇ〜〜〜電車通勤かぇ〜〜

バイクもう１台欲しいやんけぇ〜〜

と言う理由（ワケでぇ〜）

今月号のＨＰのＴｏｐにつながるのでありました。。。















・・・・・・・・・・・・・・おしまい・・・・・・・・・・・・・・
